Ürün bilgisi

DN300-2000 | PN10-16

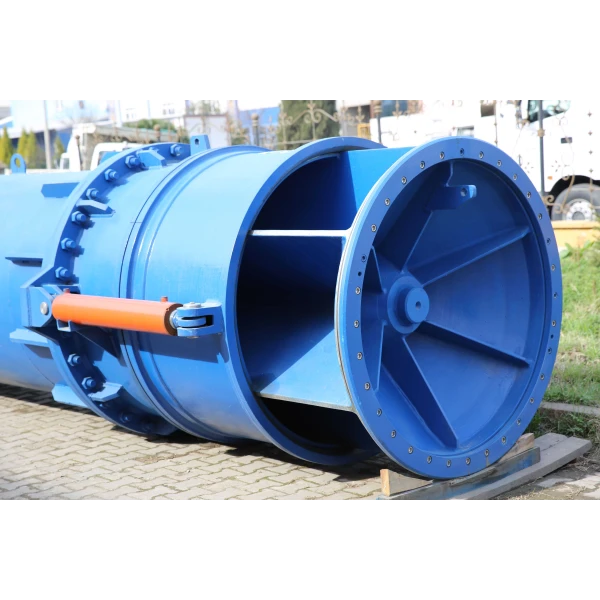

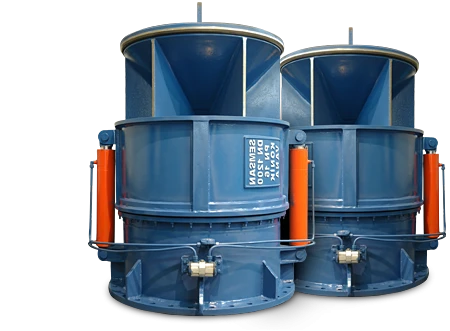

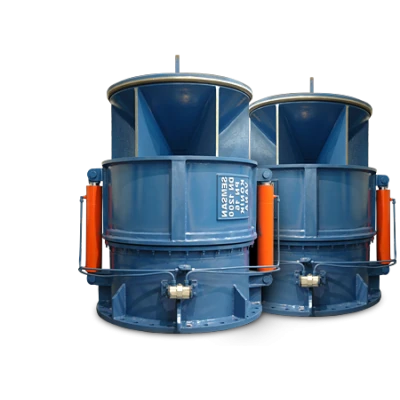

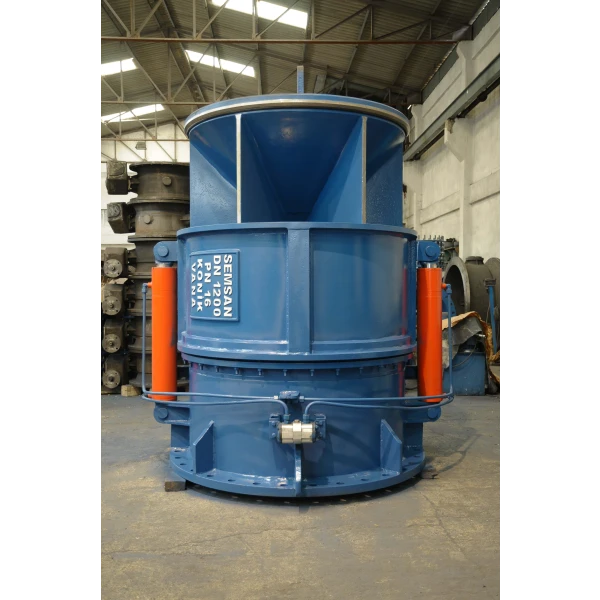

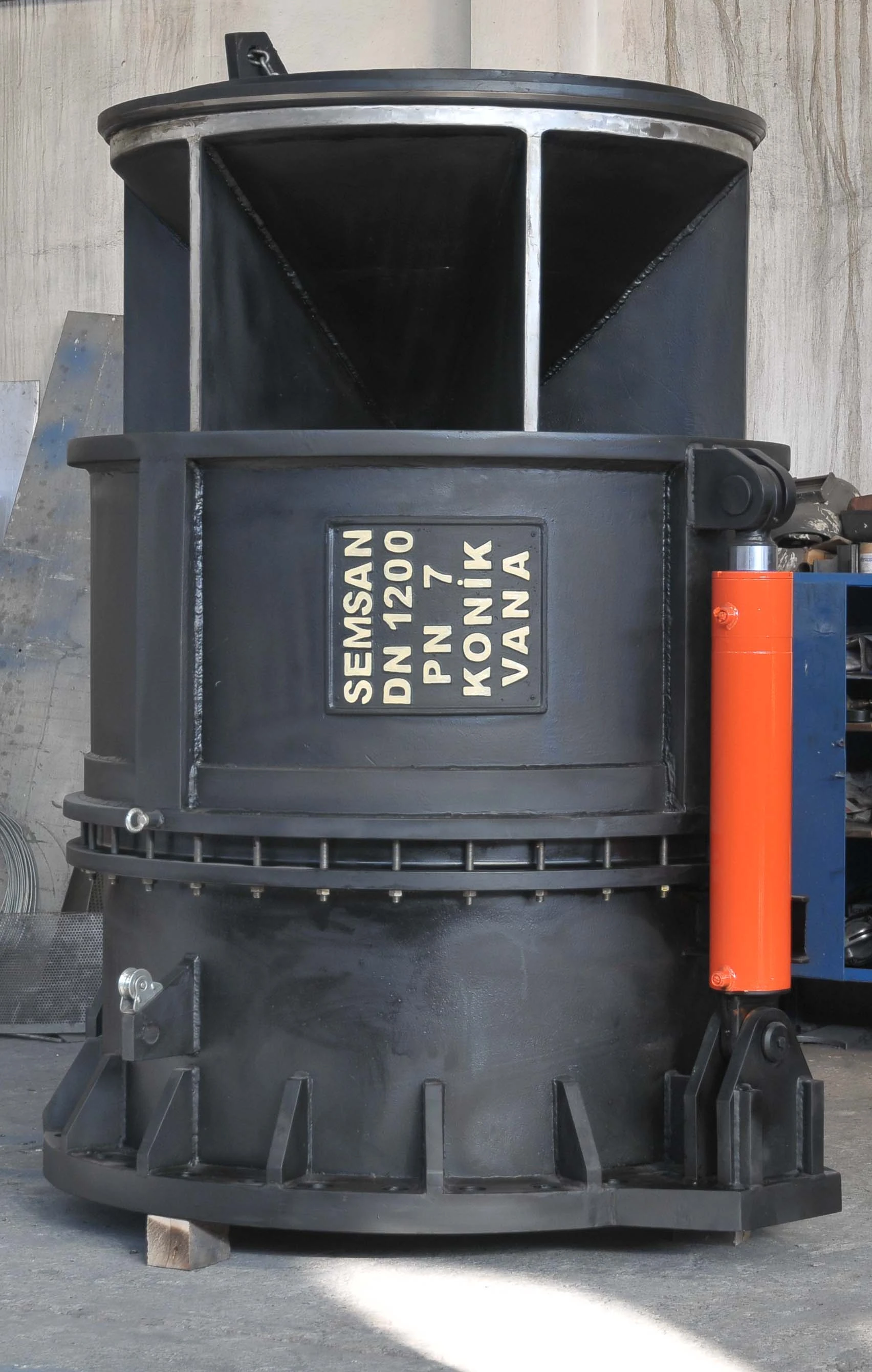

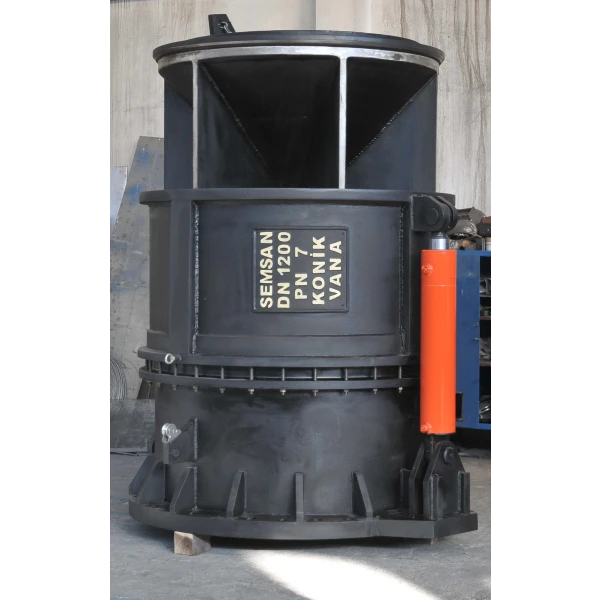

Konik vana (hollow jet), gövde ve ayar kovanından oluşan iki parçalı kontrol vanasıdır. Hat sonunda ve dipsavakta deşarj vanası olarak kullanılır; yüksek düşülerde dahi enerjiyi güvenle sönümler. DN 300-2000, PN 10-16.

TASARIM

  • Flanşlar DIN EN 1092’ye uygun

  • Eksenel simetrik akış yönü

  • Yüksek deşarj kapasitesi

  • Düşük hareket gücü

  • Kovan ile gövde arasında halka şeklinde sızdırmazlık (yumuşak salmastra)

  • Gövde yüzeyi paslanmaz çelik sac kaplama

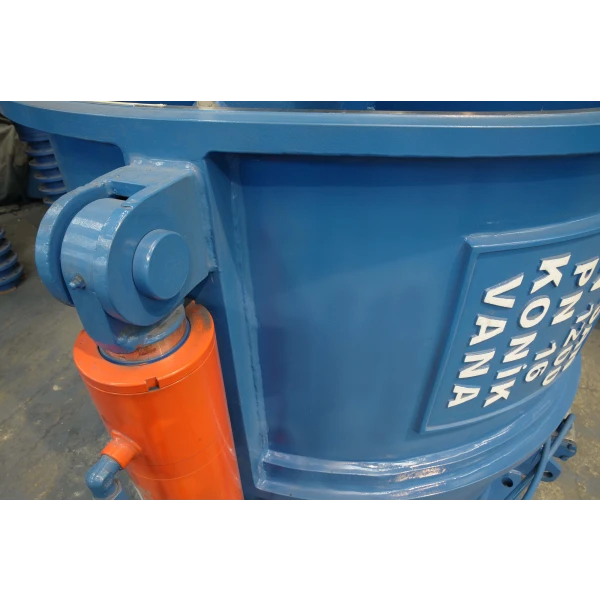

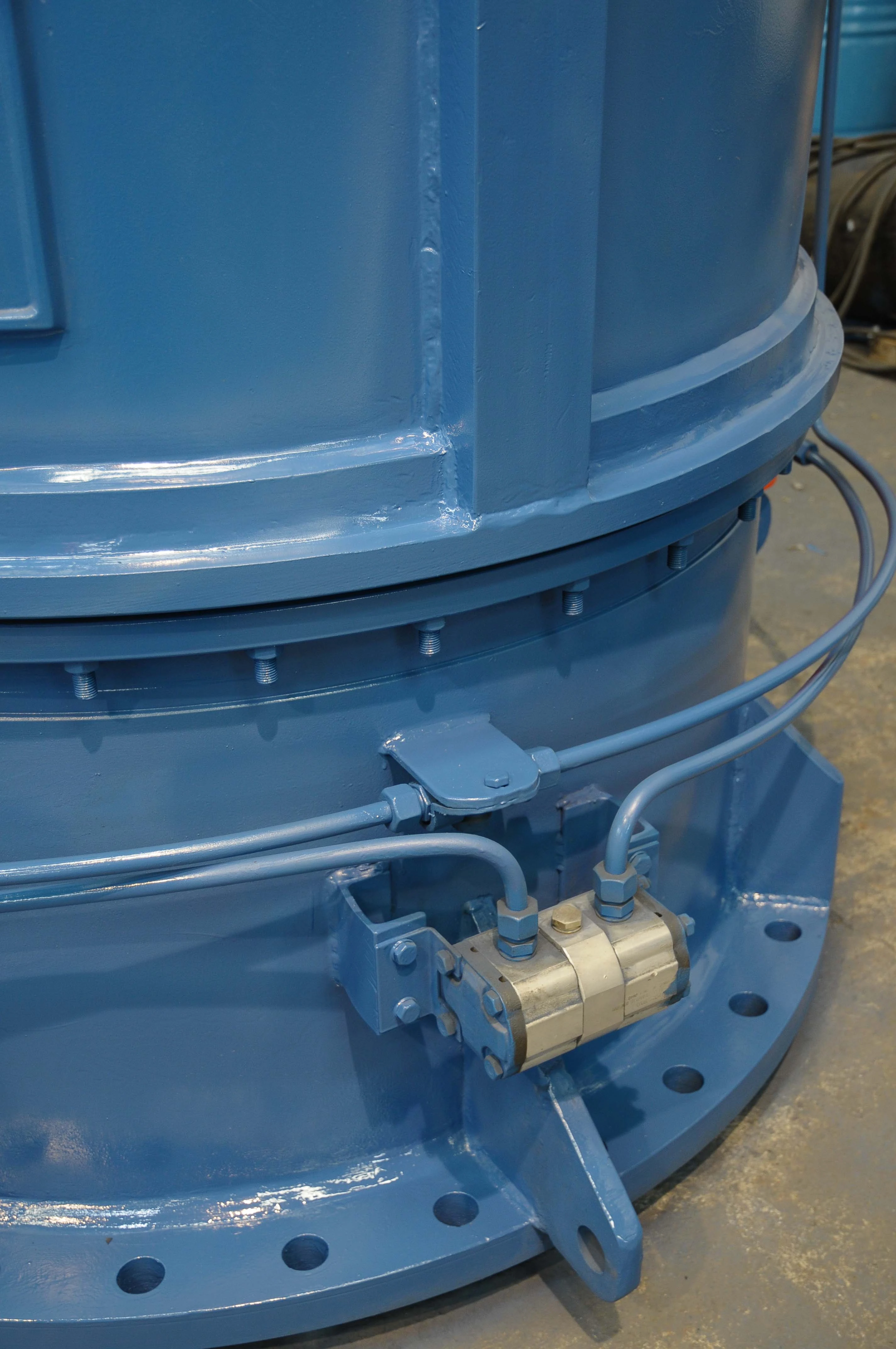

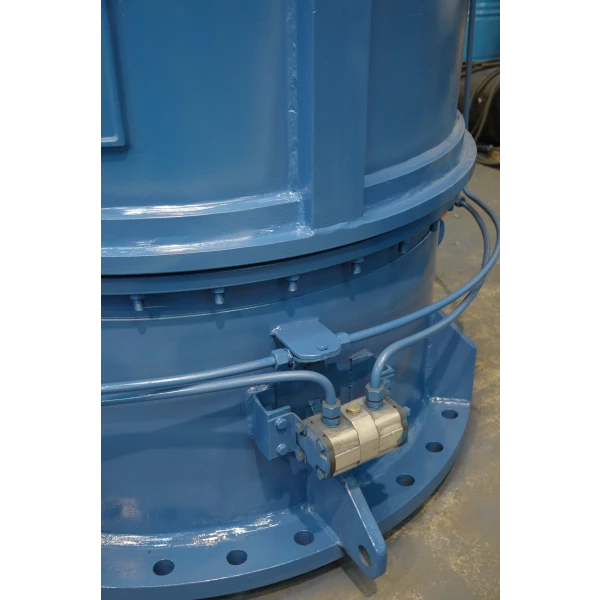

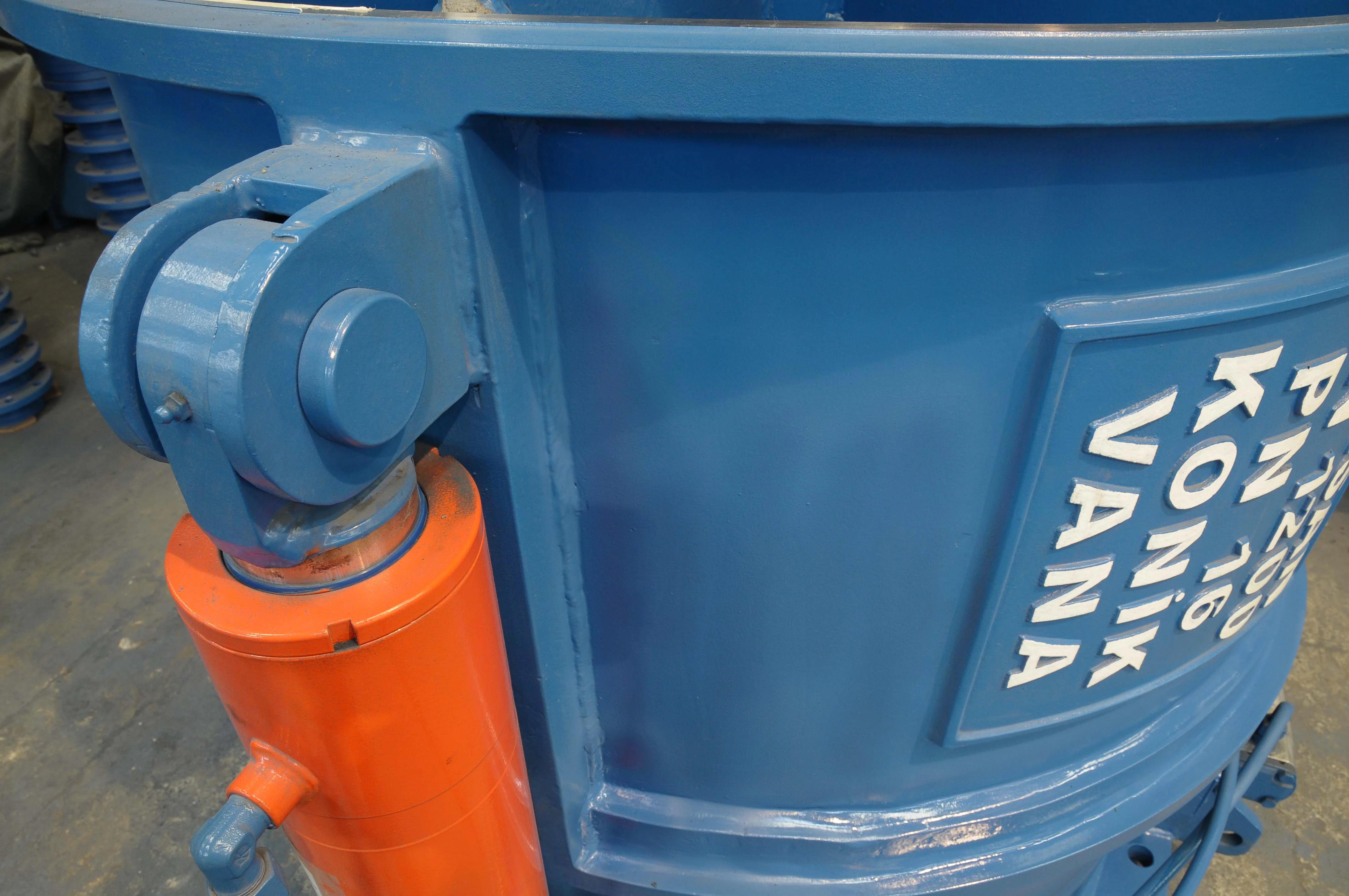

  • Çift silindirli hidrolik kontrol mekanizması

MALZEME

  • Gövde ve kovan çelik konstrüksiyon EN12516 - 1

  • Kovan - ana gövde hareket yüzeyi paslanmaz çelik

  • Özel profil EPDM sızdırmazlık contası

  • Vana şaftı paslanmaz çelik AISI 420 (X20Cr13)

Korozyondan Korunma

  • İçme suyuna uygun epoksi boya

  • Zinc Rich Epoksi Astar

  • Coal - Tar Epoksi Kaplama

OPSİYONEL

  • DN > 2000

  • PN > 16

  • Cebriboru Bağlantı Parçası

Ürün Renkleri

Üretim Çap Ve Basınçları

DN

  • 100
  • 125
  • 150
  • 200
  • 250
  • 300
  • 350
  • 400
  • 450
  • 500
  • 600
  • 700
  • 800
  • 900
  • 1000
  • 1100
  • 1200
  • 1300
  • 1400
  • 1500
  • 1600
  • 1800
  • 2000
  • 2200
  • 2400

PN

  • 10
  • 16
  • 25
  • 40

Dökümanlar

HJVH Konik Vana Ürün Kataloğu

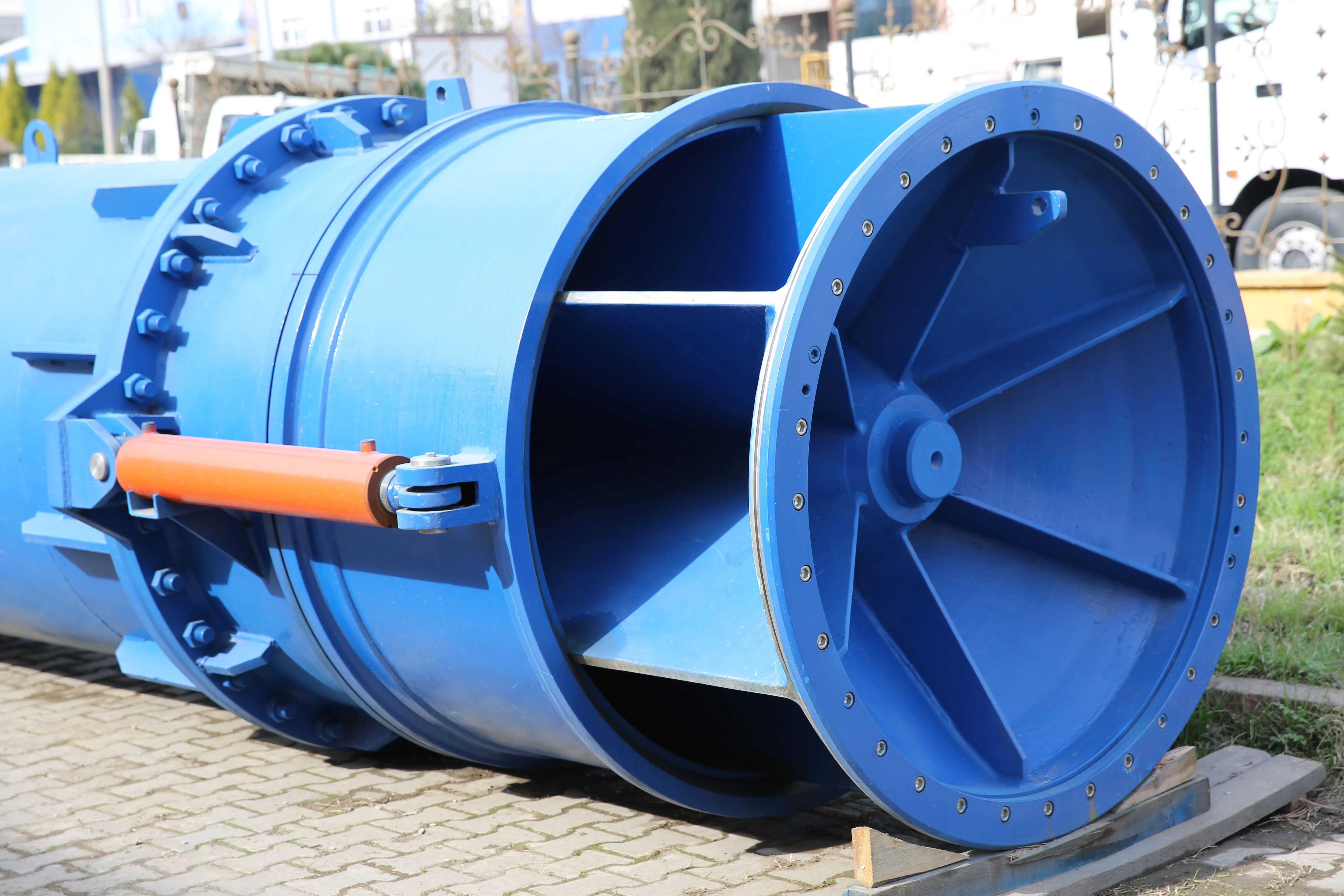

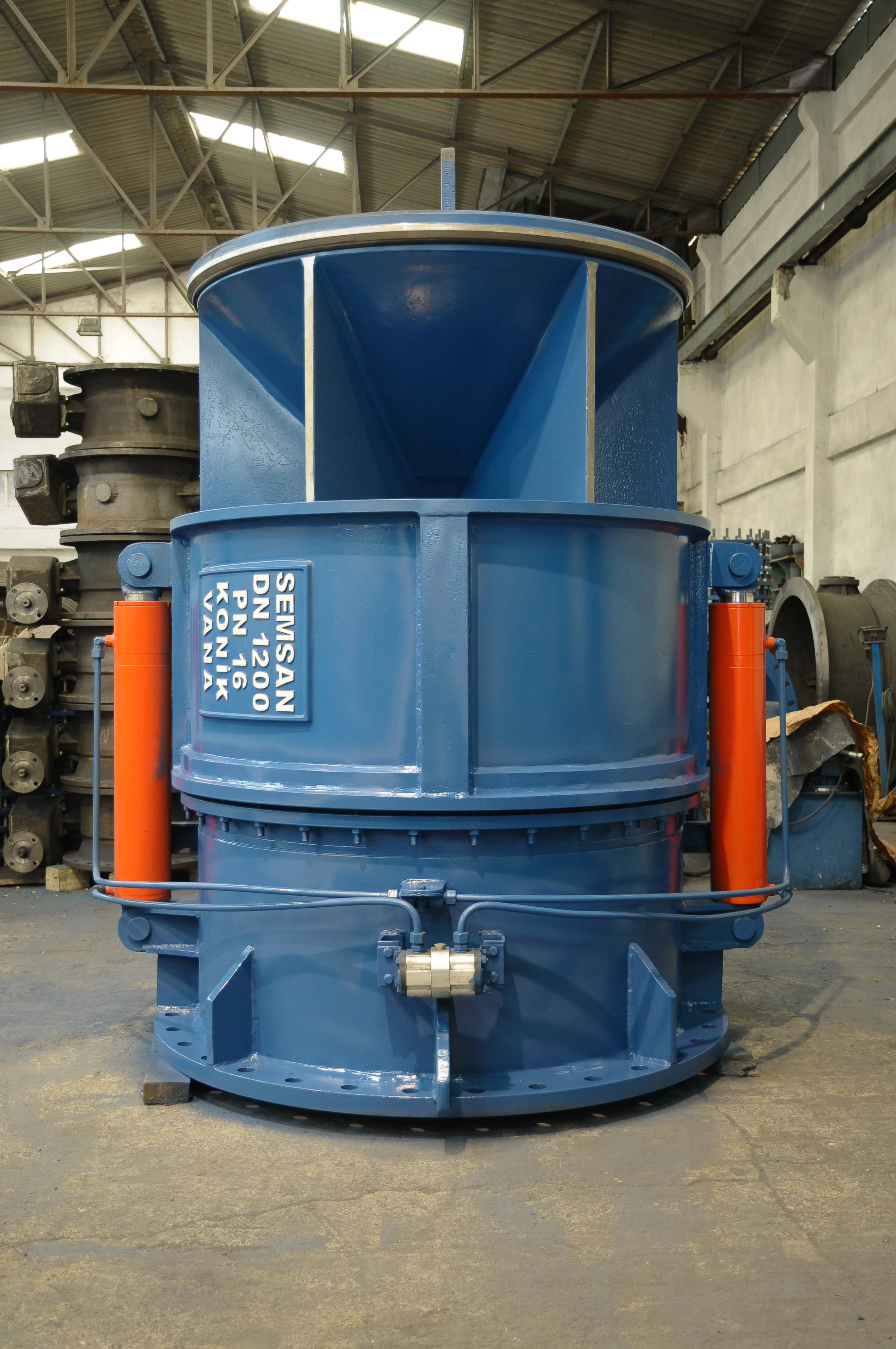

Ürün Görselleri
